Kao ključno područje naprednog proizvodnog klastera u Shenzhenu, "Bay Area Core City" fokusiran je na ključne industrije kao što su inteligentna povezana vozila, poluvodiči i integrirani krugovi, AI optički moduli i inteligentni terminali. Kao nacionalno visoko{1}}tehnološko poduzeće specijalizirano za istraživanje i proizvodnju visoko-preciznih dvo-stranih i više-slojnih tiskanih ploča, proizvodi Uniwell Circuits naširoko se koriste u područjima kao što su komunikacija, industrijska kontrola, medicinska, zrakoplovna i automobilska elektronika, te su duboko usklađeni s vodećim smjerom industrije "Bay Area Core City".
Visoki sloj/HDMI stražnja ploča|Integritet signala velike brzine|Stabilna jezgra klastera poslužitelja/pohrane
Gradimo 'autocestu' koja prenosi goleme količine podataka za uspješnu računalnu ekonomiju u Bay Area. S više od 20 slojeva stražnjih ploča i tehnologijom preciznog bušenja unatrag, osiguravamo da se potencijal svakog računalnog čipa u potpunosti oslobodi u podatkovnim centrima i AI poslužiteljima.
|

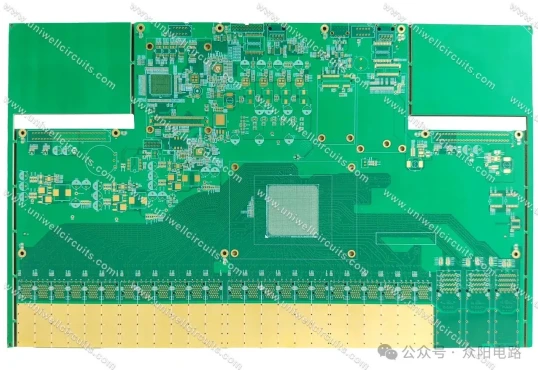

Poslužiteljska ploča velike brzine |
Broj slojeva: 24 sloja (2+20+2 struktura) |
| Debljina ploče: 4,0 mm, omjer debljine i promjera 20:1 | |
| Materijal: R5775G/M6 (HVLP) | |
| 16 kompleta vježbi za leđa | |
| Ivica: Manje ili jednako 0,127 mm, kontrola impedancije 5% | |
| Širina/razmak između linija: 0,065 mm | |
| Veličina: 439 * 493 mm |
| industrija |
|
| Komunikacijski modul 4G za obuku i rasuđivanje umjetne inteligencije (AI). |
U eri velikih modela, poslužitelji umjetne inteligencije trebaju rukovati parametrima razine TB i ogromnim tokovima podataka. Poslužiteljske ploče velike brzine podržavaju 800G velike-brze međupovezivanja između čipova za ubrzanje kao što su GPU-ovi i ASIC-ovi putem ožičenja velike-gustoće i materijala s malim gubicima, osiguravajući nisku latenciju i komunikaciju velike propusnosti tijekom kolaborativne obuke s više kartica. Na primjer, poslužitelj NVIDIA DGX H100 koristi 20-30 slojeva OAM-a (modul kartice za ubrzanje) i UBB (univerzalni supstrat) kako bi se postigla potpuno međusobno povezana arhitektura s 8 GPU-a H100, a vrijednost PCB-a jednog poslužitelja može doseći desetke tisuća juana. |
Podatkovni centar i računalstvo u oblaku |
Ultra veliki podatkovni centri oslanjaju se na-brze poslužiteljske ploče za izgradnju visoko-gustoće i visoko-učinkovitih klastera poslužitelja. Podržava standarde PCIe 5.0 i iznad, pružajući memorijsku propusnost do 1,5 TB/s kako bi se zadovoljile potrebe istodobnog pristupa web usluga, distribuiranih baza podataka i virtualizacijskih platformi. U međuvremenu, integracija sustava tekućeg hlađenja oslanja se na visoko{0}}precizan raspored PCB-a kako bi se postigla kompaktna koegzistencija kanala napajanja, signala i hlađenja. |
Računalstvo visokih performansi (HPC) |
Koristi se za znanstvene inženjerske zadatke kao što su meteorološka simulacija, simulacija nuklearne fuzije, sekvencioniranje gena, itd., koji zahtijevaju da sustav dugo radi stabilno u stanju visokog opterećenja. Ploča poslužitelja velike-brzine izrađena je od materijala obloženog bakrom-Very Low Loss (M6), koji smanjuje slabljenje signala i osigurava točnost i dosljednost operacija-pomičnog zareza. |
Financijski visoko{0}}frekventni sustav trgovanja |
|
5G i rubni računalni čvorovi |
|
|
|
|
|
|
|
|
|
|
|
Površinska obrada: nikal paladij zlato + lokalno pozlaćeno debelo zlato |
|
|
|
|
|
|
|
| Unutarnji prostor od 5ml, električni metal od 50U" | |
|
|
Scenariji primjene modularnih proizvoda
| industrija |
|
| 4G komunikacijski modul |
Udaljeni sat, inteligentna sigurnost, terminal za vozila, daljinsko otklanjanje pogrešaka industrijskog PLC-a. |
Modul za prepoznavanje otiska prsta |
Pametne brave, automati za praćenje, financijski terminali i provjera identiteta mobilnih uređaja. |
Modul za upravljanje vatrom |
Oprema za upravljanje vezom kao što su ventili za ispuštanje dima, protupožarne zaklopke, protupožarne pumpe, zvučni i svjetlosni alarmi itd. |
Preklopni modul snage |
|
| Analogni ulazno/izlazni modul | PLC sustav upravljanja, akvizicija signala senzora, upravljanje procesima. |
| Industrijski upravljački modul | Vrhunska proizvodnja, CNC alatni strojevi, automatizirane proizvodne linije. |
Modularni dizajn softvera i sustava |
|
Visoka frekvencija i velika{0}}brza obrada|Vrhunska kontrola impedancije|Pouzdan nosač za 5G/optičku komunikacijsku opremu
Gradimo "kanal" za galopiranje bez gubitaka signala za vodeći komunikacijski klaster u Bay Area. S visoko{1}}tehnologijom materijala visoke frekvencije i preciznom obradom na razini mikrovalova, svaki "bit" informacije od bazne stanice do optičkog modula zajamčeno je točan prijenos.
|
prebaciti proizvode |
ključna uloga: |
| Platforma za prijenos signala velike brzine | |
| Nosač integracije osnovne komponente | |
| Povezivanje porta i integracija sučelja | |
| Disipacija topline i osiguranje pouzdanosti | |
| Podržava AI i nadogradnju mreže podatkovnog centra |
Proces na mikronskoj razini|Materijali visoke frekvencije i-brzine|Dizajn visoke pouzdanosti
Svaki 'kineski čips' tiho pratimo s vrhunskim umijećem. Fokusiranje na istraživanje i proizvodnju high{1}}testnih PCB-ova - od ispitnih sučelja do kartica sa sondama, od-brzih ploča za opterećenje do testnih ploča starenja, s mikrometrskom preciznošću i kontrolom materijala na nanometarskoj razini, pružajući hardversku bazu "nulte pogreške" za testiranje čipova. Održavajte testnu ploču stabilnom čak i pri signalu super velike brzine od 256 GB/s. Našim klijentima pomažemo u povećanju prinosa testiranja za 5%, smanjenju troškova za 15% i ubrzanju učinkovitosti ponavljanja za 20%.

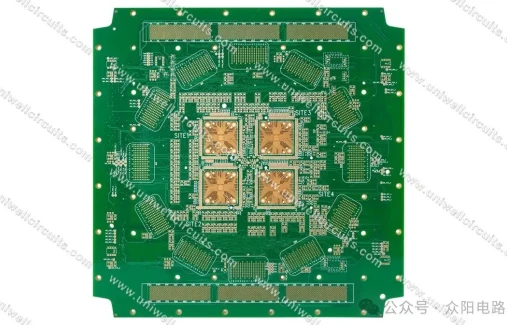

Ploča za ispitivanje poluvodiča |
Broj slojeva: 26 slojeva (struktura 2+22+2) |
| Materijal: TU933+ | |
| Debljina ploče: 6,35 mm | |
| Omjer debljine i promjera: 25:1, električni 50 μ u debelom zlatu | |
| Stupanj savijanja: manje od ili jednako 0,15% |
|
Ploča za ispitivanje poluvodiča |
Broj slojeva: 48 slojeva |
| Materijal: R5775G/M6+RO4350B+visoki TG miješani tlak | |
| Debljina ploče: 6,35 mm | |
| Omjer debljine i promjera: 25:1, električni 50 μ u debelom zlatu | |
| Stupanj savijanja: manje od ili jednako 0,15% |
Scenariji primjene poluvodičkih ispitnih ploča
| Scenariji primjene | Obrazloženje |
|
|
Prije pakiranja čipa, upotrijebite karticu sonde za testiranje električnih parametara svakog zrna na ploči, izdvojite neispravne proizvode i izbjegnite rasipanje troškova uzrokovano neučinkovitim pakiranjem. |
|
|
|
|
|
|
|
|
ključna uloga: |
| Burn in Screening za rani neuspjeh | |
| Predviđanje života i provjera stabilnosti | |
|
|
|
| Podrška za testiranje visoke gustoće i visoke dosljednosti | |
|
|
|
|
|
| Izgradnja visoko{0}}preciznih kanala za prijenos signala | |
| Provjerite integritet signala i vremensku dosljednost | |
| Podržava razinu pločica i funkcionalno testiranje nakon pakiranja | |
| Prilagodite se složenim ispitnim okruženjima i više vrsta pakiranja | |
|
|
PS: Neke od slika proizvoda u ovom članku uključuju povjerljivost i posebno su tretirane samo kao referenca!
Od svog osnivanja, Uniwell Circuits je ukorijenjen u "Bay Area Core City" i postupno će postati nova generacija inteligentnih tvornica. Tijekom godina, s uspješnim iskustvom prikupljenim u dvije glavne proizvodne baze u Shenzhenu i Jiangmenu, fokusirali smo se na proizvodnju više-slojnih,visoka-frekvencija, velika-brzina,HDI, ikrute fleksibilne tiskane ploče. Tvrtka je predstavila opremu za automatizaciju iz Izraela, Njemačke i drugih mjesta, pružajući sve-usluge na jednom mjestu od dizajna, razvoja uzoraka do srednjih do velikih količina i sklapanja tiskanih ploča na jednom-uslugu.
